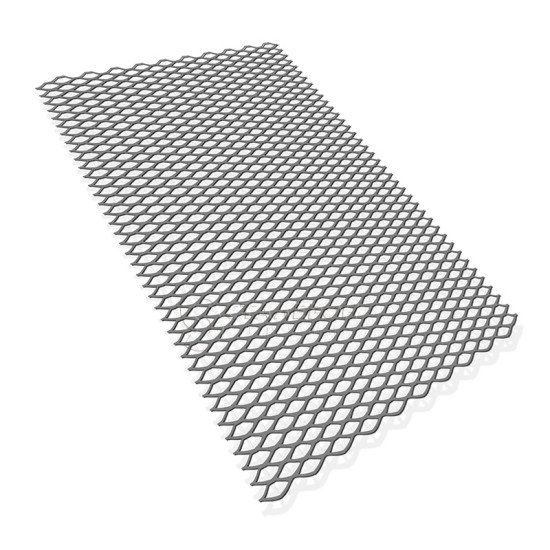

Просічно-витяжний лист (ПВЛ) 3 (306) (1,25х2,5) - купити зі складу в Києві

Сітка зварна для армування типу ПВЛ 3 (306), формат 1,25х2,5.

По суті це жорстка сталева решітка з ромбічними комірками, яка працює як армуючий елемент, несучий настил і захисний екран. Полотно виготовляють не свердлінням отворів, а методом просікання і витягування суцільного листа чорного металу товщиною 3 мм. Сталь надрізають, потім розтягують у площині, тому форма комірки отримується без втраченого металу, без стружки і без додаткового зварювання. Завдяки такій технології виходить міцна металева панель при меншій масі в порівнянні з глухим листом тієї ж площі. Артикул позиції для обліку на складі - Ц0000002954.

Конструкція і принцип виготовлення

Початкова заготовка - суцільний лист сталі. На пресі заготовку послідовно надрізають контрольними прорізами і витягують у поздовжньому напрямку. Кожен надріз розкривається у форму видовженого ромба. У результаті утворюється структурована поверхня типу сталевої решітки. На відміну від перфорованих листів тут немає висвердлених або вирубаних отворів, нічого не викидається у відходи. Метал просто перерозподіляється.

Ця решітчаста геометрія працює як силовий каркас. Площина жорстка, не "гуляє", не провисає як звичайна дротова сітка. Панель сприймає локальний тиск, вібрацію, зсув і розподіляє навантаження не по одній точці, а по площі. Тобто мова не про декоративну сітку, а про робочий елемент металоконструкції.

Є ще один важливий бонус. Ребриста рельєфна поверхня працює як антиковзне покриття. По такому настилу безпечніше ходити в умовах мастила, води або пилу. Саме тому такі карти часто ставлять у зонах обслуговування обладнання, на переходах та естакадах.

Габарити і формат поставки

Цей тип просічно витягнутого полотна постачається як готові листи стандартного формату. Ходова карта - 1,25 х 2,5 метра. Також зустрічаються варіанти по ширині 1000 мм або 1250 мм і по довжині 2000 мм або 2500 мм. Товщина вихідного металу - 3 мм. Такий формат зручний і для монтажника, і для прораба.

По перше, легше рахувати матеріал поштучно. Можна відразу закладати певну кількість карт на огорожі, настили, захисні екрани, армуючі вставки в підлогу без переведення кожного разу в квадратні метри чи кілограми. По друге, така карта працює як готовий модуль. Її можна одразу врізати в раму з профільної труби, прикрутити або приварити, і отримати закінчений елемент.

Структура комірки - ромбічна. Перемички між комірками утворені самим тілом листа. Тобто це не дріт, натягнутий в раму, а цільна сталева решітчаста панель. Завдяки цьому полотно не злипається, не м'яке, не "хлюпає" на прогоні, зберігає геометрію по краю.

Робота як армуюча сітка і підсилюючий шар

Таке сітчасте полотно часто використовують як армуючий елемент в бетонних стяжках і технічних підлогах. Коли робиться промислова стяжка в боксі, гаражі, майстерні, сервісній зоні, в зоні заїзду авто або під верстатами, у розчин укладають карту і заливали бетоном. Завдання решітки - рознести напругу, зменшити ризик розриву стяжки, знизити тріщиноутворення у місцях точкового навантаження.

На відміну від звичайної кладочної сітки з тонкого дроту, яка в кращому випадку тримає штукатурку, ця сталева карта реально працює на міцність. Вона поводиться як локальне підсилення в місці навантаження і як розподільний шар, якщо техніка постійно тисне в одну і ту саму зону. Це корисно під станками, під металевими стійками, під гідравлічними пресами, під підйомниками.

Є практичний момент для монтажника. Така армуюча панель вкладається в стяжку цілою картою, без збирання каркасу зі шматків арматури і без в'язки десятків дрібних елементів. Менше ручної роботи, менше шансів помилитися з кроком, менше простою.

Застосування в металоконструкціях і інженерних вузлах

Сітчастий лист типу ПВЛ використовують не тільки в бетоні. Це робочий матеріал для настилів, перильних зон, технологічних площадок, тимчасових і постійних переходів, шахт і обслуговуючих майданчиків. Завдяки своїй решітчастій природі полотно дає одночасно жорстку опору і вільний стік бруду, стружки, вологи, снігу. Там де ставлять глухий лист, через деякий час з'являється слиз і ковзання. Тут поверхня самоочищається: все зайве падає крізь комірку вниз.

Важливий напрямок - сходові проступи і площадки між маршами. Рифлена структура працює як антиковзне покриття навіть у вологих умовах. Це питання техніки безпеки. На промислових об'єктах такий матеріал часто вимагають саме як протиковзний настил.

Окрема задача - захист доступу до небезпечних зон. Сітчаста металева панель ставиться у ролі екрана навколо обертових вузлів, приводів, ланцюгових передач, вентиляторів, де персоналу не можна мати вільний доступ рукою. Комірка дає видимість і вентиляцію, але не дає підійти впритул.

Такі ж листи застосовуються як елемент огорожі в технічних зонах, на складах, довкола обладнання, у виробничих секторах. Це не декоративна огорожа, а жорсткий бар'єр, який тримає форму і не провисає.

Типи призначення і відповідальність вузла

Просічно витягнуті листи прийнято умовно ділити за призначенням.

• Варіант конструкційного застосування, який часто позначають як ПВК. Це силові елементи - настили, сходи, робочі майданчики, тобто вузли де по полотну реально ходить людина або де воно бере участь у несучій схемі.
• Варіант господарського або огороджувального застосування, що прийнято позначати як ПВХ. Це екрани, огорожі, захисні загородження, вентиляційні решітки, декоративні секції. Тут лист використовується як бар'єр або як заповнення, але не повинен працювати як несуча площадка.

Для прораба цей поділ не формальність. Поставити полотно господарського призначення як опорний настил - означає зробити небезпечну точку. І навпаки, ставити важкий конструкційний лист туди, де потрібен лише легкий екран, це перевитрата бюджету.

Вимоги до якості і допуски

До листа сітчастого типу висуваються вимоги по геометрії, стабільності і відсутності критичних дефектів. Контролюється відхилення по довжині і ширині карти, серповидність, рівність краю. Також перевіряють щоб не було розривів комірок і тріщин у зоні витяжки. Допускаються дрібні задирки, але грубі зазубрини і виламані краї не є нормою.

Чому це важливо. Якщо карта має перекіс, її важче посадити в раму з профільної труби, важче підігнати в габарит отвору або в отвір технічного огородження. Якщо є розрив по комірці, така зона стає слабким місцем і може не витримати локального навантаження.

Геометрична стабільність окремого листа впливає на швидкість монтажу. Чим якісніше виготовлена карта, тим менше доводиться перепилювати, підгортати кромку та підварювати по місцю.

Монтаж і обробка

Цей матеріал добре працює в парі з іншими елементами чорного металопрокату - профільною трубою, кутником, смугою, швелером. Типовий підхід такий: вариться рама потрібного розміру, сітчаста карта вставляється всередину і прихоплюється по периметру. Отримуємо готову знімну секцію огорожі, екран безпеки або настил площадки.

Якщо лист використовується на відкритому повітрі, потрібен захист від корозії. Це може бути ґрунт і фарба по металу. Решітчаста структура дозволяє воді і бруду проходити крізь комірку і не затримуватися на поверхні, але сама сталь без покриття буде ржавіти як будь який чорний метал.

Окремий плюс - жорсткість. На етапі монтажу карту можна переносити вручну без того щоб вона скручувалася або провисала як рулонна сітка. Це важливо там, де немає крана і де монтаж іде малими силами.

Поставка і сервіс

Компанія "Метал Холдінг Трейд" відвантажує листи типу ПВЛ зі складів у великих містах. Можливий самовивіз зі складу або доставка безпосередньо на об'єкт. Матеріал можна одразу замовити з порізкою в потрібний розмір, з підготовкою карт під отвір, під секцію огорожі або під настил. Також є комплектація партії з маркуванням по вузлах, щоб бригада на місці одразу бачила яка карта куди йде.

Доступні всі робочі формати оплати. Можливі готівкові розрахунки і безготівкові платежі. Це дозволяє закупити матеріал як під об'єкт з офіційною звітністю, так і для приватних робіт - армування підлоги в гаражі, облаштування технічної площадки, виготовлення захисного екрану або огорожі.
